Profitap LC TAPモジュール
MOD-TAP は、1U で最大 24 個の LC TAP モジュール、または 16 個の MTP または40/100G BiDi TAP モジュールを提供する、高密度のモジュール式光ファイバー タップ ソリューションです。
LC 光ファイバ モジュールは、シングルモード (1310/1550nm 9/125 m) およびマルチモード (850/1300nm 50 m および 62.5 m) で利用可能な LC コネクタを使用し、分割比は50:50 ～ 70:30 の範囲です。
-
-
-

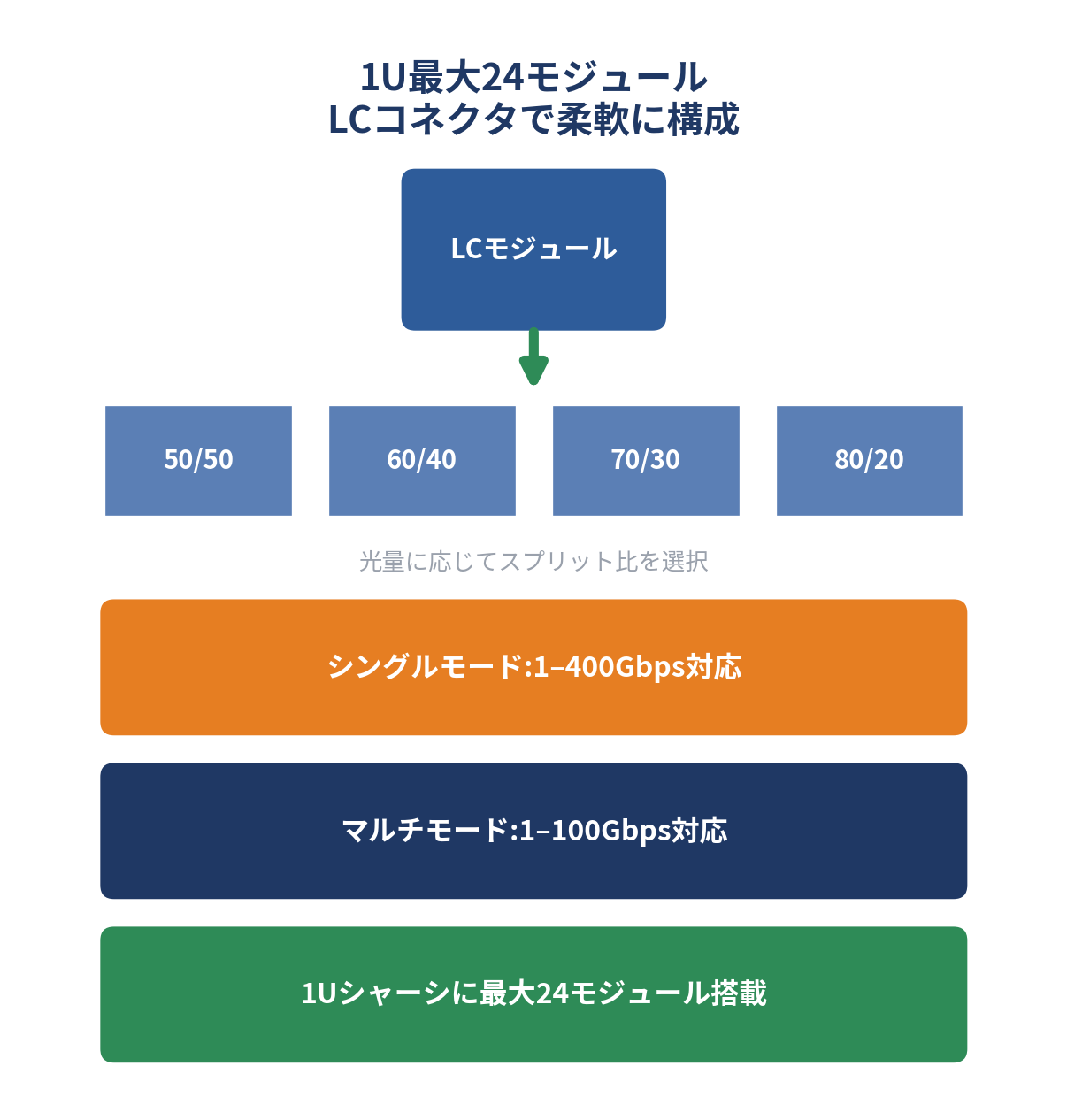

1U最大24モジュール・LCコネクタで柔軟に構成
F1L-MODはLCコネクタを採用したTAPモジュールで、シングルモード(1–400Gbps)・マルチモード(1–100Gbps)の両方に対応します。50/50〜80/20まで4種類のスプリット比から光量に応じて選択可能で、1Uシャーシ(AMC-1U)に最大24モジュールまで搭載できます。
-
-
非侵入型・完全パッシブでリンク断ゼロ
F1L-MODは完全パッシブ(無給電)設計で、ネットワークリンクの永続性を保証します。全OSI層を監視でき、パケットロスや単一障害点を発生させません。
-
-

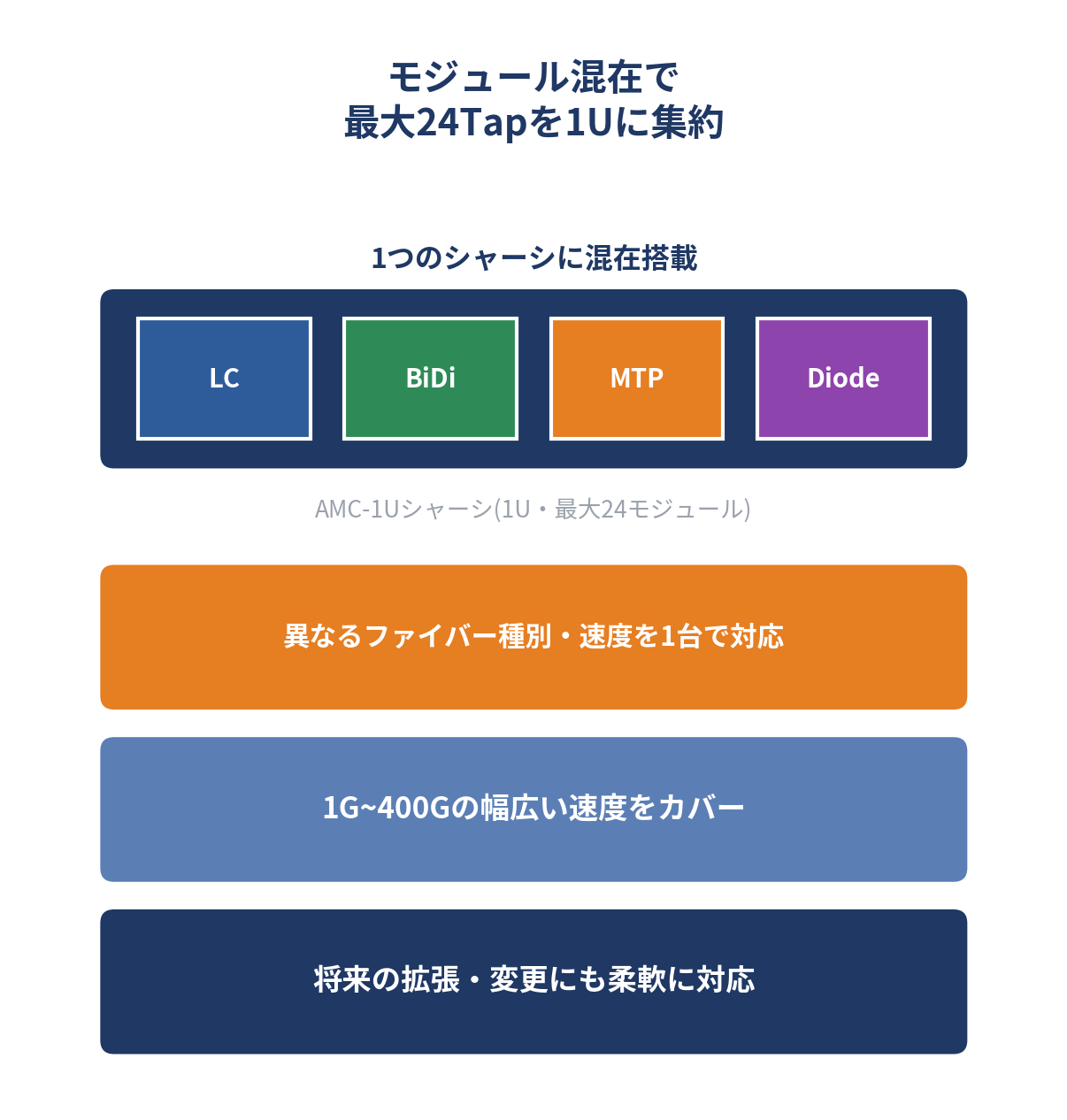

モジュール混在でシステムを柔軟に拡張
同じAMC-1Uシャーシ内で、LCモジュールとBiDi・MTP・DiodeTAPモジュールを混在させることができます。将来的な回線構成の変更にも柔軟に対応できる拡張性の高い設計です。
-
- ⚫︎ 非侵入型のインラインネットワークアクセス
- ⚫︎ 永続的なネットワークリンクを保証
- ⚫︎ 全OSI層の監視が可能
- ⚫︎ パケットロスなし・単一障害点にならない
- ⚫︎ 4種類のスプリット比(50/50〜80/20)から選択可能
- ⚫︎ パッシブ・無給電設計
- ⚫︎ 同一シャーシ内でBiDi・MTP・DiodeTAPモジュールと混在可能
- ⚫︎ 低挿入損失ジルコニアスリーブアダプタ搭載のLCコネクタを使用

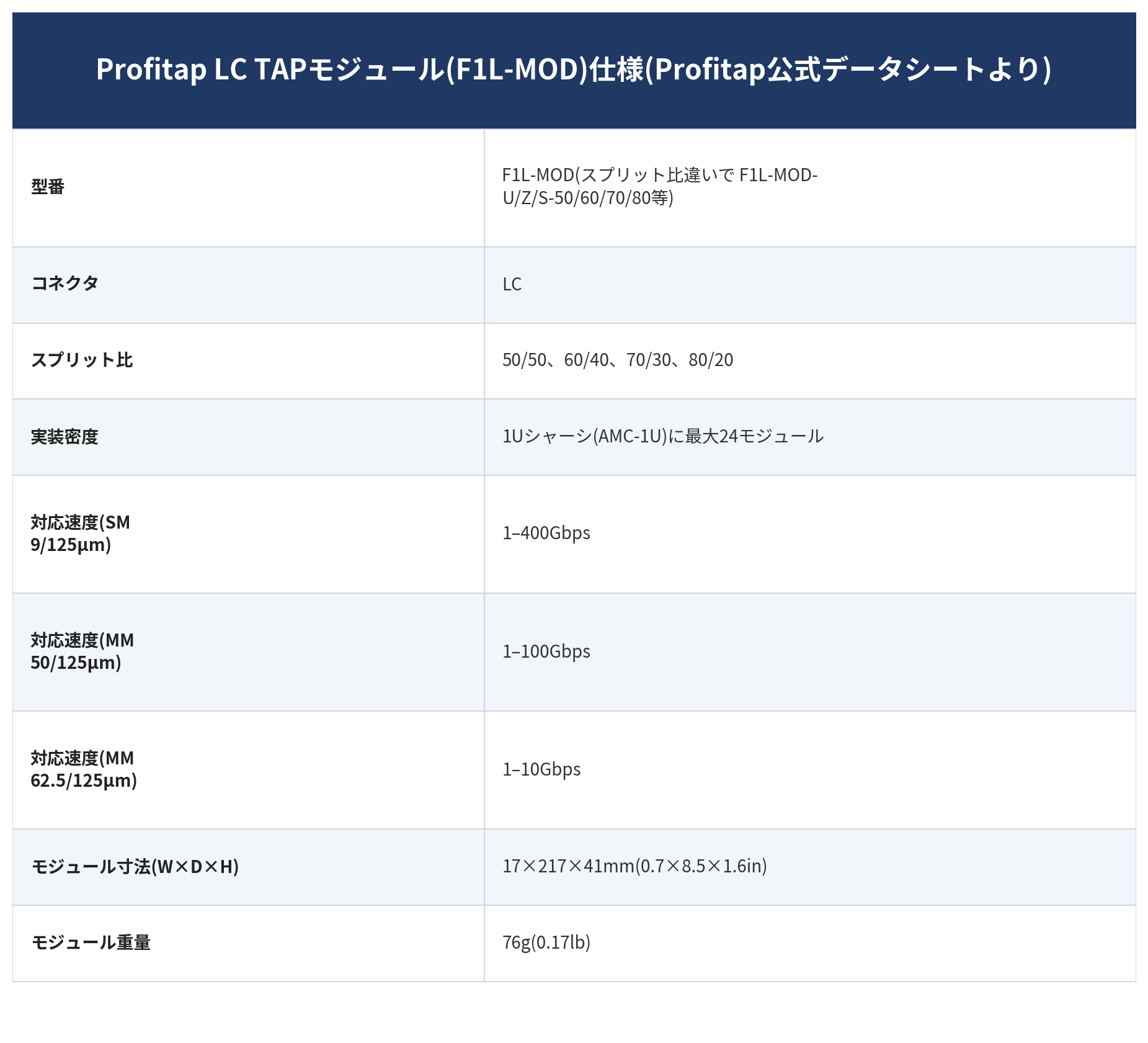

| シングルモード(9/125µm) | マルチモード(50/125µm) |
|---|---|
| 1310/1550nm、1–400Gbps対応 | 850/1300nm、1–100Gbps対応 |
| マルチモード(62.5/125µm) | |
| 850/1300nm、1–10Gbps対応 |
